型腔压力传感器模块（Cavity Pressure Module）

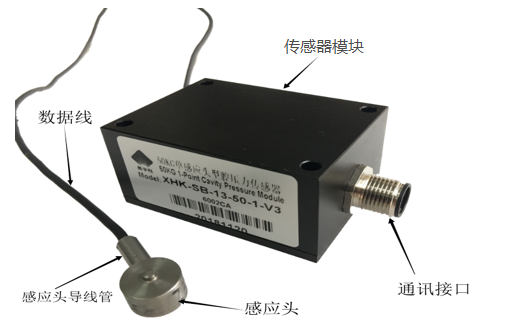

结构：

*本产品为一体式传感器，不能拆解。

产品功能说明：

        数字化智能型腔压力传感器，一般用于测量模具型腔内部塑料压力。

型号：

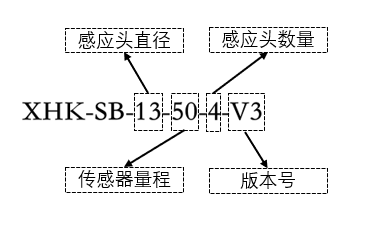

传感器型号说明：
以50KG四感应头传感器为例：

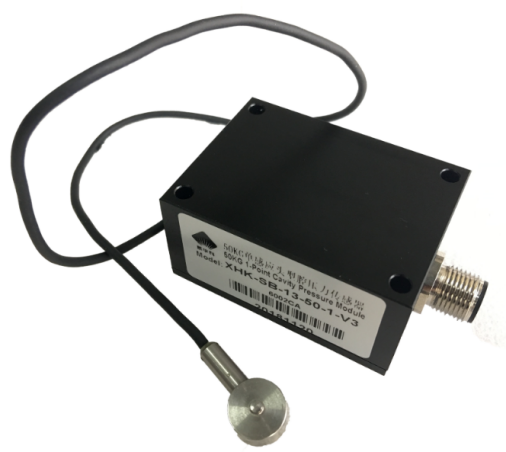

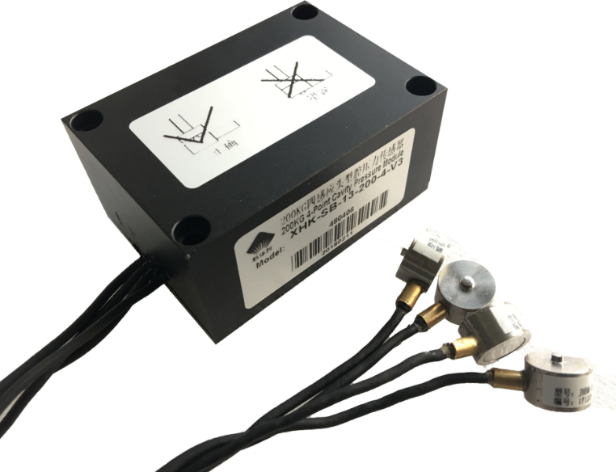

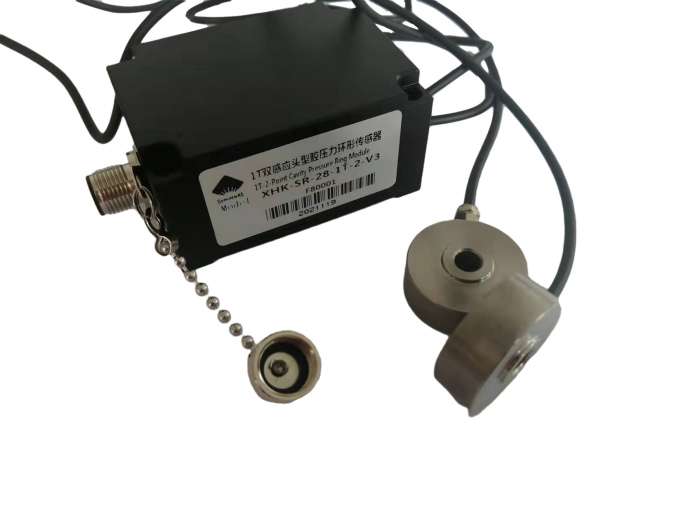

单感应头                                          环形双感应头

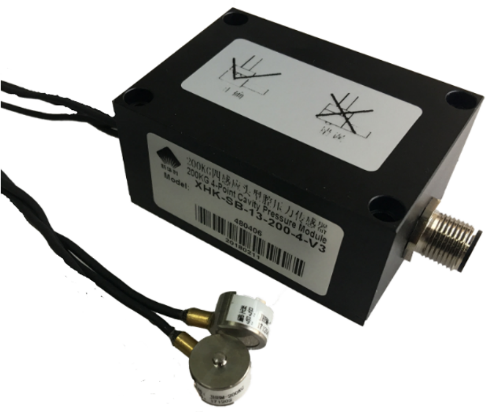

   双感应头                                                                      四感应头

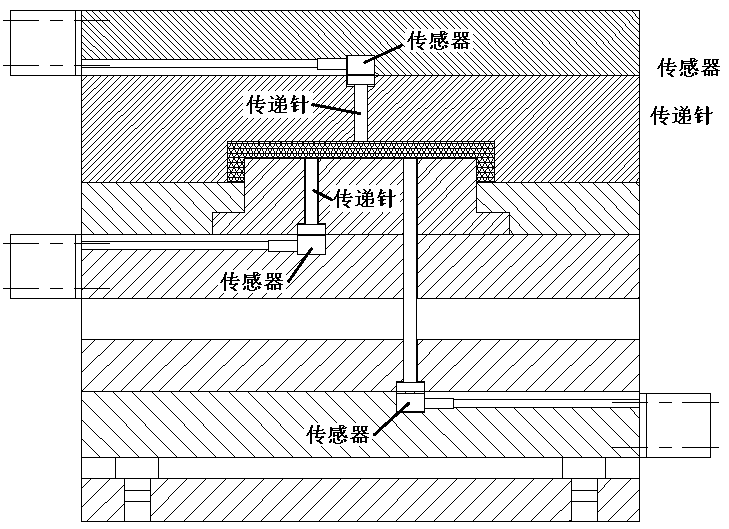

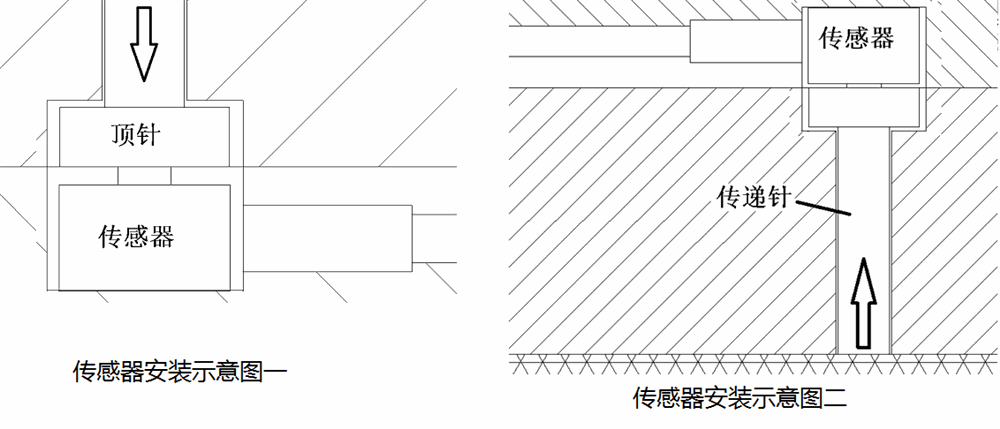

安装示意图：

注意：建议安装孔深度比感应头高度大0.1mm以上，以免装模后压坏感应头，或产生预压，导致无法测量压力。

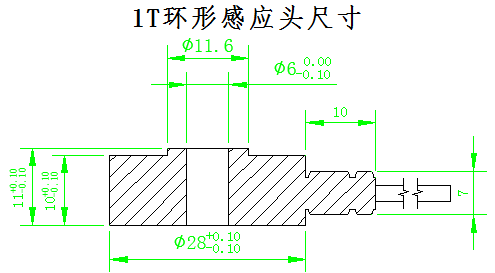

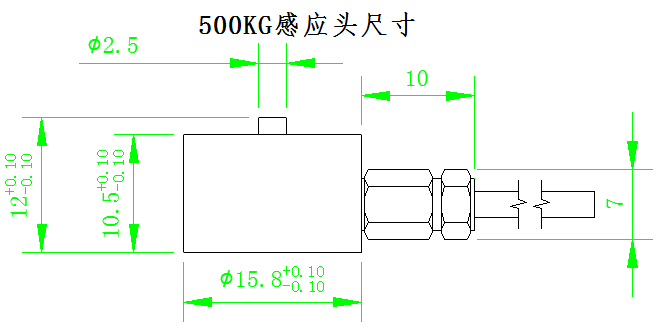

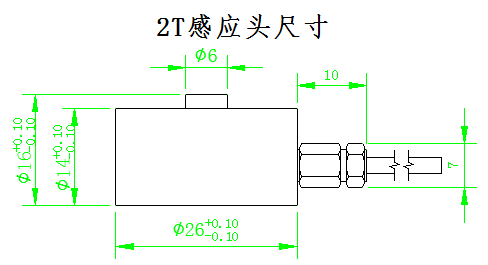

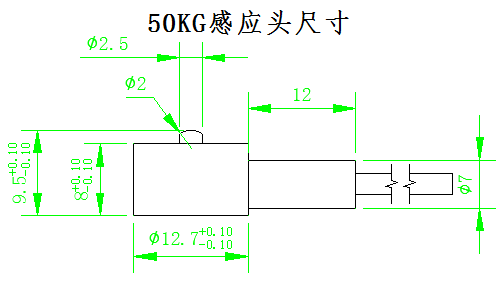

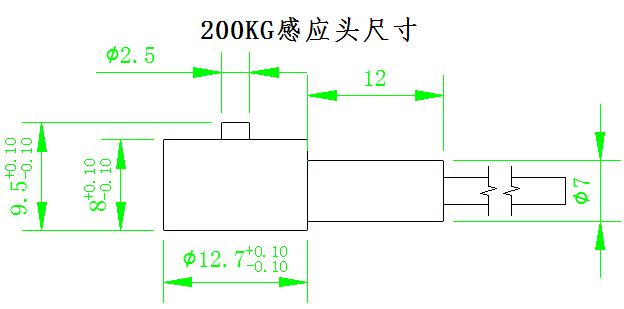

感应头尺寸图：

备注：

?  不同版本传感器感应头外形尺寸可能有变化，模具加工请以实物为准；

?  如果感应头数据线长度不能满足模具需求，请提前联系本公司定制更长数据线，最长能做到1000mm；

?  数据线应该比模具上的线槽长出100MM或以上，以免使用过程中因数据线拉的太紧而损坏传感器。

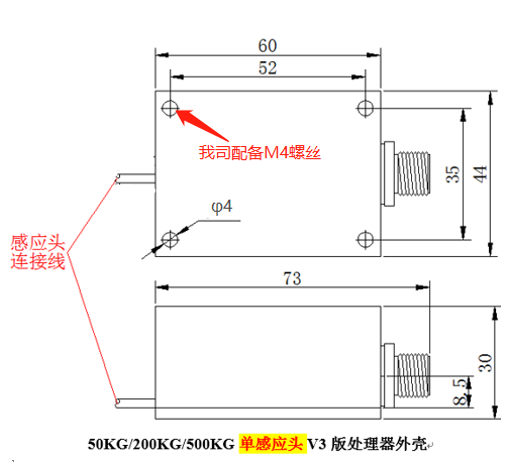

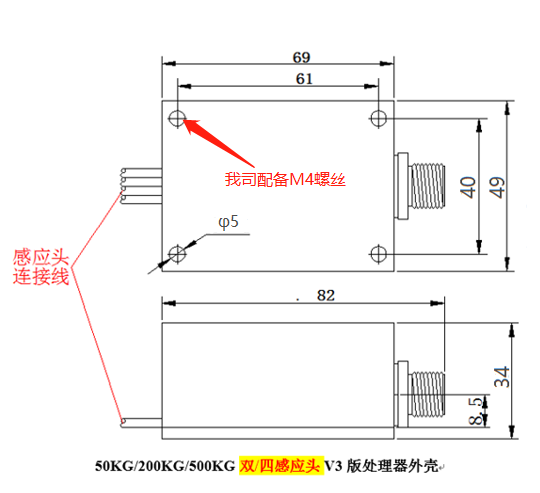

 变送器安装尺寸图：

传感器选择：

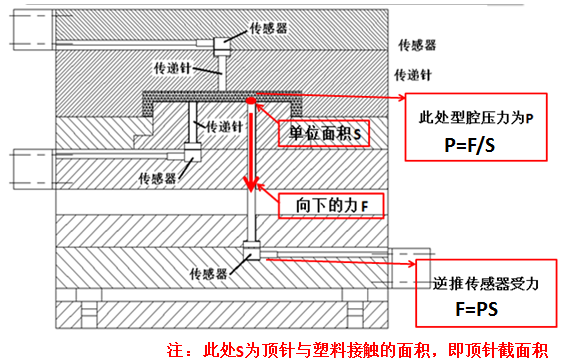

在预估到型腔压力（P）的情况下如何选择传感器？

如预估型腔压力60MPa，监测位置装3mm顶针，传感器受力即为：

    F=PS=600barX(3.14*0.15*0.15) cm2=600KG/cm2*0.07065cm2=42.39KG

    应选50KG以上规格传感器；

同样预估型腔压力60MPa，监测位置装6mm顶针，传感器受力即为：

    F=PS=600barX(3.14*0.3*0.3) cm2=600KG/cm2*0.2826cm2=169.56KG

    应选200KG以上规格传感器。

   传感器规格的选择跟型腔压力和顶针大小两方面都有关系，需要根据实际情况来确定。

注：

?  压力单位换算：1MPa=10bar =145psi    1bar=1KG/cm2

?  需要特别注意的是传感器可承受的最大压力，
如果使用中超过这个压力会永久损坏传感器，这种损坏无法修复。

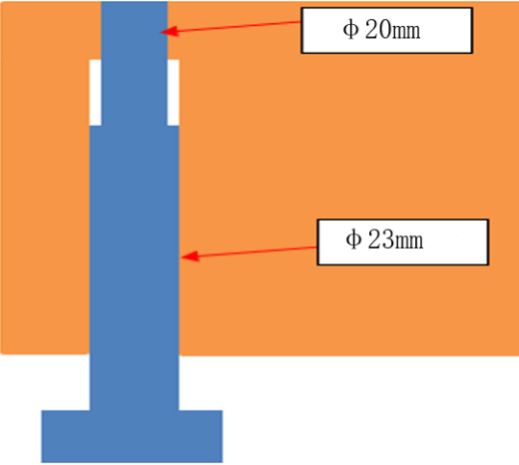

?  当顶针直径很大，选择不到适合规格的传感器时，
可将顶针与产品接触面位置直径改小（如下图，原23mm顶针，
无适合的传感器，顶针与产品接触面附近直径改成20mm，可选用2T传感器）。
